Złącze ładowania DC HPC chłodzone cieczą 500A

Specyfikacja techniczna

Obecnie technologia złącza ładowania pojazdów elektrycznych Senku Machinery może sprostać wysokim wymaganiom dotyczącym napięcia 1000 V i natężenia 500 A, co skutecznie zwiększa wydajność ładowania.Złącze ładowania DC HPC chłodzone cieczą 500Arozpoczęła masową produkcję.

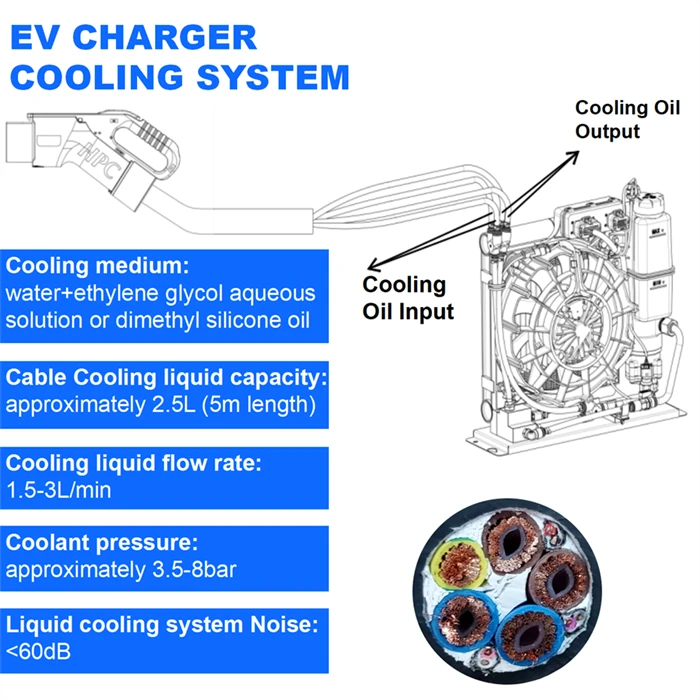

Zasada działania złącza ładowania chłodzonego cieczą polega na użyciu pompy elektronicznej do napędzania cyrkulacji chłodziwa. Gdy kabel chłodzony cieczą przesyła duży prąd, chłodziwo pochłania wytworzone ciepło i przekazuje je z powrotem do pojemnika na chłodziwo. Następnie gorące chłodziwo jest ponownie kierowane do chłodnicy w celu schłodzenia za pomocą pompy elektronicznej. Ten cykliczny proces zapewnia, że ​​może przenosić wysoki prąd nawet w warunkach małego przekroju poprzecznego kabla, jednocześnie skutecznie tłumiąc wzrost temperatury, spełniając wymagania techniczne wysokiej wydajności i niskiego wytwarzania ciepła.

Jakie są zalety doładowania chłodzonego cieczą?
1. Większy prąd i szybsza prędkość ładowania.
Maksymalny ciągły prąd ładowania standardowej ładowarki chłodzonej powietrzem może osiągnąć jedynie 400 A, aleZłącze ładowania DC HPC chłodzone ciecząmoże osiągnąć 500A lub nawet 600A.
2. Ładowanie COnnector jest lżejszy.
Prąd wyjściowy stacji ładującej jest ograniczony przez kabel złącza ładowania. Miedziany kabel wewnątrz przewodu wtyczki ładowania przewodzi prąd, a nagrzewanie się kabla jest proporcjonalne do kwadratu prądu. Im większy prąd ładowania, tym większe nagrzewanie się kabla. Aby zmniejszyć nagrzewanie się kabla i uniknąć przegrzania, konieczne jest zwiększenie przekroju poprzecznego przewodu i oczywiście cięższego kabla pistoletu. Ostatecznym rozwiązaniem dla ładowania wysokim prądem może być tylko ładowanie pistoletu chłodzonego cieczą.
Pistolet ładujący chłodzony cieczą ma wewnątrz kable i rury chłodzone cieczą, które odprowadzają ciepło poprzez przepływ chłodziwa wewnątrz rur. Tak więc kabel pistoletu ładującego chłodzonego cieczą jest cienki, a pistolet ładujący chłodzony cieczą jest od 30% do 40% lżejszy od konwencjonalnych pistoletów ładujących.
3. Niska emisja ciepła, szybkie odprowadzanie ciepła i wysokie bezpieczeństwo
Korpusy stosów konwencjonalnych i półpłynnie chłodzonych stosów ładujących są chłodzone powietrzem w celu rozpraszania ciepła. Powietrze dostaje się do korpusu stosu z jednej strony, wydmuchuje ciepło z podzespołów elektrycznych i modułów prostownika, a następnie rozprasza się z drugiej strony korpusu stosu. Powietrze miesza się z pyłem, mgiełką solną i parą wodną i adsorbuje na powierzchni wewnętrznych podzespołów, co skutkuje słabą izolacją i rozpraszaniem ciepła systemu, niską wydajnością ładowania i skróconą żywotnością sprzętu. W przypadku konwencjonalnych stacji ładowania lub półpłynnie chłodzonych stacji ładowania rozpraszanie ciepła i ochrona to dwa sprzeczne pojęcia. Dobra ochrona utrudnia projektowanie rozpraszania ciepła, a dobre rozpraszanie ciepła utrudnia obsługę ochrony.
Całkowicie chłodzona cieczą stacja ładowania przyjmuje chłodzony cieczą moduł ładowania. Z przodu i z tyłu modułu chłodzonego cieczą nie ma kanałów powietrznych. Moduł wymienia ciepło ze światem zewnętrznym poprzez krążący środek chłodzący wewnątrz chłodzonej cieczą płyty. Dlatego część zasilająca stacji ładowania może być całkowicie zamknięta. Grzejnik jest zewnętrzny, a ciepło jest przenoszone do grzejnika przez środek chłodzący wewnątrz, podczas gdy ciepło na powierzchni grzejnika jest wydmuchiwane przez zewnętrzne powietrze. Chłodzony cieczą moduł ładowania i akcesoria elektryczne wewnątrz stosu ładowania nie mają kontaktu ze środowiskiem zewnętrznym, dzięki czemu uzyskuje się ochronę IP65 i wyższą niezawodność.

Technologia szybkiego ładowania chłodzonego cieczą o dużej mocy wstrzykuje dużą ilość energii elektrycznej do pojazdów elektrycznych w bardzo krótkim czasie dzięki swojej doskonałej wydajności. Jednocześnie sprytnie rozwiązuje problem rozpraszania ciepła podczas procesu ładowania, zapewniając, że proces ładowania jest zarówno wydajny, jak i bezpieczny. Wprowadzenie tej technologii nie tylko eliminuje obawy użytkowników dotyczące długich i trudnych czasów ładowania pojazdów o nowej energii, ale także znacznie poprawia doświadczenia i zadowolenie użytkowników.Więcej szczegółów na ten tematZłącze ładowania DC HPC chłodzone cieczą 500A, prosimy o kontakt z naszym działem sprzedaży, Dziękujemy!
